監護儀一般是可以拆卸的，在進行拆裝的過程中要注意些問題，今天我們將進行關于mindray監護儀器圖解imec10可以拆嗎的解答。

一、分離監護儀的前后半部分：

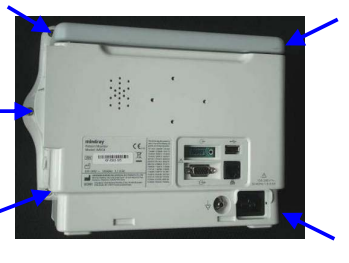

1. 將設備放置在工作面上。松開5顆M4×10螺釘

如下圖所示:

2. 小心分離前殼體組件和后殼體組件。

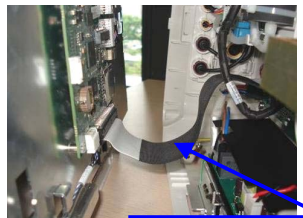

斷開主板和鍵盤之間的電纜，然后取下前外殼。

二、移除參數連接器面板組件

1. 對于標配設備，參數連接器組件可單獨拆卸，拆卸方法如下:將多參數信號線、NIBP管、心電信號線斷開，沿后殼體取出參數連接器組件。

2. 對于可選co和CO2模塊的設備，請拆除參數模塊。

三、拆卸參數模塊程序集

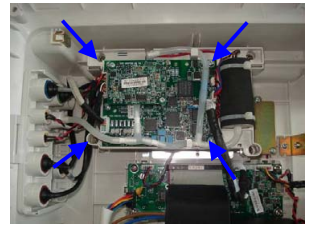

1. 如下圖所示將設備放置在工作面上，擰下4顆M4×10螺釘:

2.分別斷開多參數信號線、NIBP管、心電信號線、參數板與接口板之間的電纜、CO2通信電纜(可選)、接口板與M03B模塊之間的電纜(可選)。

3.對于標準配置的設備，參數模塊組件可直接拆卸。

4.對于非標準配置的設備，采用參數連接器 組件和參數模塊組件從后殼體中取出，然后根據實際配置將兩個組件分開:

配置C.O.功能的:斷開C.O.信號線，然后 將參數連接器組件和參數模塊組件分開，如下圖所示

5.配置主流CO2的:斷開主流CO2信號線，然后將參數連接器組件和參數模塊組件分開，如下圖所示:

四、拆卸電池艙組件

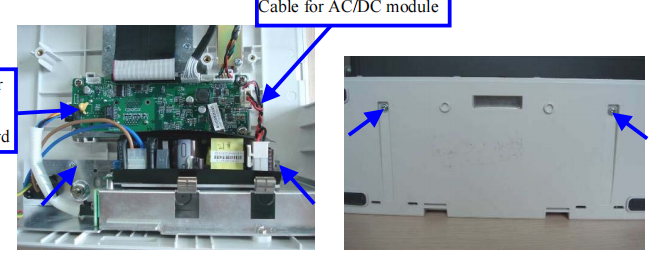

如下所示，松開并擰下四個M3×6螺釘。斷開電池背板連接線和交直流模塊連接線，拆下電池盒組件

五、拆卸電源管理和接口板

擰下4顆M4×10螺釘，拔掉揚聲器線纜，然后拆卸電源管理和接口板。
