理邦iM60 監護儀可監測 ECG（3 導聯、5 導聯、12 導聯可選）、呼吸 (RESP)、功能性動脈血氧飽和度 (SpO2)、有創或無創血壓（雙 IBP、NIBP）、心臟功能等參數。 輸出 (C.O.)、溫度（雙溫度）和過期 CO2。

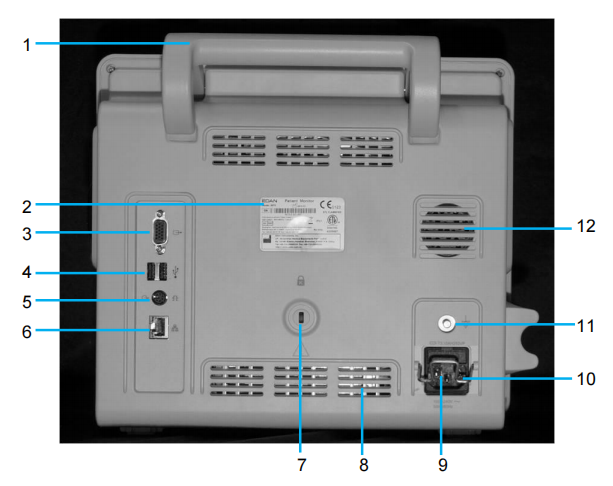

一、首先我們來看背面圖：

1：手柄：用于抬起或移動顯示器，方便、舒適

2：標簽

3：VGA 輸出：啟用VGA 視頻輸出。

4：USB接口：支持USB 2.0輸出。 它連接認可的 USB 設備，例如 USB 閃存盤、條碼掃描儀、鼠標和鍵盤。

5：多功能端口：護士呼叫端口/模擬輸出/除顫器同步。 護士呼叫端口：將監護儀連接到醫院的護士呼叫系統。 如果配置為這樣做，則通過護士呼叫系統發出警報指示。

模擬輸出：監視器通過端口輸出波形。

除顫儀同步：監護儀輸出除顫儀通過端口同步信號。

6：網絡接口。 它通過標準網線將顯示器連接到MFM-CMS或網關，使MFM-CMS或網關與顯示器實現雙向通信。

7：防盜鎖接口

8:散熱器：采用無風扇設計，無塵、低噪音、低功耗.

9:電源接口：用于連接交流電源線。

10:電源線安全鎖，用于防止電源線松動或掉落。將閂鎖放在電源線上并用力按下以確保其固定電源線。

11:等電位接地端子，如果在心臟內部檢查中使用監護儀或其他處理單元，請確保房間內有

等電位接地系統，監護儀和其他處理單元單獨連接。

12 :揚聲器

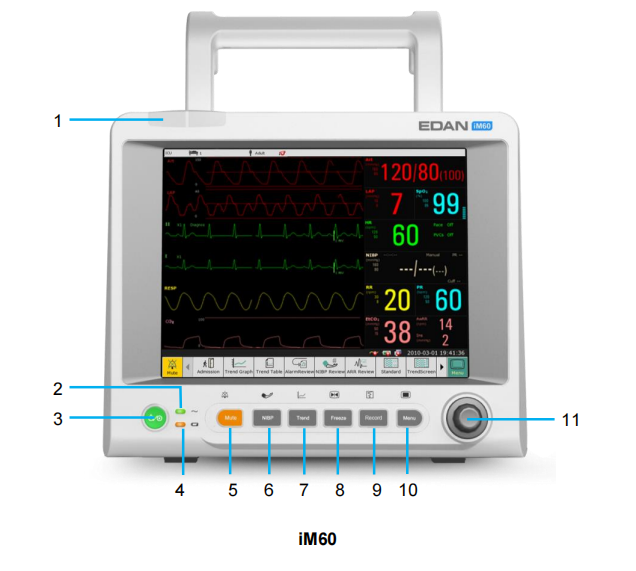

二、我們再看前面圖

1.報警指示燈——當發生報警時，報警指示燈會亮起或閃爍。 燈光顏色代表警報級別。 高液位報警：紅燈閃爍； 中級報警：黃燈閃爍； 低液位報警：生理報警常亮黃色，技術報警常亮藍色。

2.交流電指示燈—亮：交流電源已連接； 熄滅：交流電源未連接。

3.電源開關 — 當顯示器連接到交流電源時，按此鍵可打開顯示器；當顯示器打開時，按此鍵可關閉顯示器。

4.電池電量指示燈，詳見電池電量指示燈章節。

5.靜音——按下該鍵可暫停所有聲音報警信號的輸出。 配置完成后，按下該按鈕可暫停或關閉聲音報警。 更多信息請參閱“音頻警報暫停”部分和“音頻警報關閉”部分。

6.開始/停止 NIBP 測量 — 按此按鈕給袖帶充氣并開始血壓測量。 測量過程中，按 按鈕可停止測量。

7. 趨勢鍵——按此鍵進入趨勢表查看界面。

8.凍結/解凍——在正常模式下，按此按鈕可凍結所有數據。屏幕上的波形在凍結模式下，按下該按鈕可恢復波形刷新。

9 .開始/停止錄音—按此按鈕開始實時錄音。 錄音過程中，再次按此鍵可停止錄音。

10. 菜單 — 當沒有打開菜單時，按此按鈕返回主界面。 再按一次即可退出。

11.旋鈕（以下簡稱旋鈕）——用戶可以順時針或逆時針旋轉旋鈕。 該操作可以使高亮顯示的項目向上、下、左、右移動以選擇所需的項目。 請記住，使用旋鈕時，旋轉此按鈕以突出顯示，然后按下它以選擇項目。

三、更換紙張

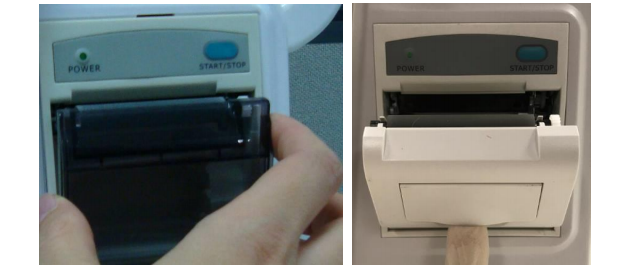

1. 向外拉打印機外殼上部弧形部分，將外殼松開，如下圖所示。

2. 將新卷紙插入紙盒，打印面朝上。

3. 確保位置正確、邊距整齊。

4. 將紙張拉出約2厘米，然后關閉打印機外殼
