M1034B 是飛利浦雙頻譜指數 (BIS) 模塊，適用于飛利浦MP60 MP70監護儀。

一、將 BIS 模塊安裝到 FMS

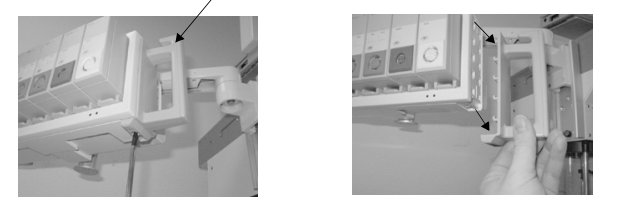

1 拆下 FMS 的現有手柄，參見下圖。

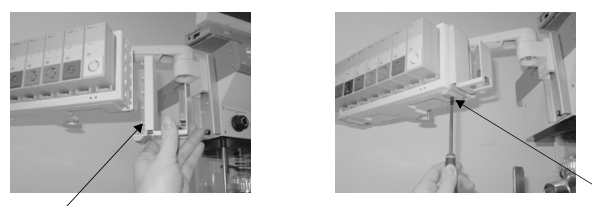

2 使用 M4 x 8mm PHMS 將支架連接到 FMS，請參見下圖。

3 將 BIS 引擎安裝到安裝座上，參見下圖。

二、BIS 模塊可更換部件：

三、BIS 性能測試

這些測試檢查 BIS 測量的性能。

（一）PIC/DSC測試

1 在監測模式下，將傳感器模擬器（如需最大程度的使用，請參閱隨傳感器模擬器提供的文檔）連接至患者接口電纜。

2 進入 BIS 菜單并選擇打開窗口。

3 按 StartCyclicCheck 開始阻抗檢查。 檢查顯示的結果。 預期結果是：

– 電極 1 (+)：4-6 kΩ

– 電極 2（參考）：8-12 kΩ

– 電極 3 (1-)：1-3 kΩ

– 電極 4 (2-)：1-3 kΩ

（一）護士呼叫中繼性能測試

護士呼叫中繼性能測試可以在電話插孔型連接器（僅測試一個繼電器）或多端口護士呼叫連接器（測試所有三個繼電器）上執行。

（二）電話插孔類型連接器測試

該測試檢查護士呼叫繼電器的運行情況。 建議在使用護士呼叫的客戶場所進行護士呼叫中繼測試。 護士呼叫中繼功能如下：

? 標準操作—繼電器打開。

? 報警條件—繼電器閉合。

所需工具：歐姆表。

1 將唱機連接器插入護士呼叫中繼連接器。

2 連接歐姆表。

3 如果沒有報警發生，則繼電器觸點打開。 當報警發生時，繼電器觸點閉合

（三）心電圖同步性能測試

該測試檢查監護儀和除顫器之間 ECG 同步的性能。 僅當此功能在客戶站點用作協議時才需要執行。

所需工具：

? 帶心電圖同步和標記輸出的除顫儀。

? 病人模擬器。

1 將模擬病人連接到測量服務器和測量服務器上的 ECG 連接器

除顫儀至監護儀上的 ECG 同步輸出。

2 將模擬病人設置為以下配置：

– 心率 = 100 bpm。

– 心電圖竇性心律。

3 將除顫儀切換至模擬模式。

4 檢查標記脈沖是否在 T 波開始之前顯示。
