心電圖機可以實時監測病人的心臟活動，今天我們以日本光電ecg-1250心電圖機為例來進行日本光電ecg-1250拆機流程

講解。

一、卸下頂殼

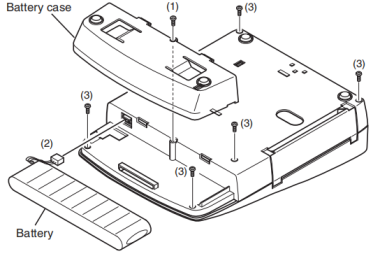

1. 將設備翻轉過來，拆下 (1) 處的螺絲 (BH3 × 8)，拆下電池盒，從底殼上拔下電纜 (2)，然后取出電池。

2. 拆下 (3) 處的 5 顆螺絲 (BH3 × 8)。

3. 小心打開頂蓋，因為頂蓋和底蓋是通過軟電纜連接的。

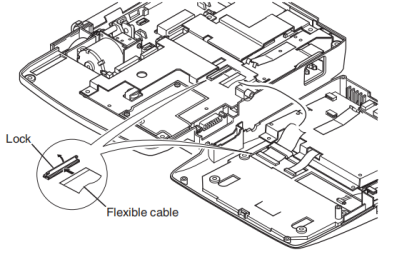

4. 如展開圖所示，松開連接器鎖，斷開軟電纜并將頂殼與底殼分離。

二、拆卸鍵盤

1. 拆下頂蓋，將按鍵面板從正面完全剝離。

2. 翻轉頂蓋，拆下 (1) 處的 4 個螺絲 (BH3 × 8) 和 (2) 處的 1 個螺絲 (PS3 × 6)。

3. 斷開 (3) 所示的 3 個電纜連接器。

4. 從頂蓋上取下鍵蓋、鍵墊片和鍵盤板。 小心鉤子。

5. 將分層鍵蓋、鍵墊片和鍵盤分離。

三、拆卸高壓板

1. 拆下頂蓋并將其翻轉過來。

2. 斷開高壓板上的 2 根電纜。

3. 擰下一顆螺釘 (PS2 × 6)，然后將設備滑至左側，將其從鑰匙形安裝配件上拆下。

四、拆卸液晶顯示屏單元

1. 拆下高壓板。 請參閱上一小節。

2. 卸下將 LCD 底座固定到頂殼的四顆螺釘 (PS3 × 6)。

3. 將 LCD 底盤和 LCD 單元一起卸下。

4. 從 LCD 一側卸下 (1) 處固定 LCD 底盤和 LCD 單元的一顆螺釘 (BH3 × 10)。

5. 拆下 LCD 機箱側 (2) 處固定 LCD 單元的四顆螺釘 (PS3 × 6)，然后將 LCD 單元和 LCD 機箱分開。

五、拆卸主板

1. 從底殼上拆下頂殼。

2. 擰下將屏蔽底盤固定到底殼的四顆螺釘 (PS3 × 6)。

3. 從主板上拔下四根電纜。

4. 拆下主板側的一顆螺絲（PS3 × 6）。

5. 拆下主板。
