今天我們以日本光電TEC-5600系列除顫儀為例進行日本光電除顫儀配件拆機方法講解。

一、首先我們來看如何取出電池組：

1 將控制轉盤設置為 OFF 以關閉電源，然后從除顫儀上拔下電源線。

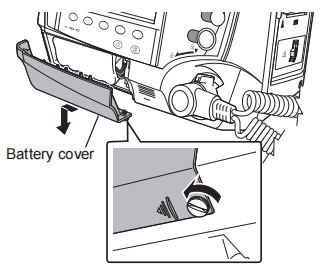

2. 用一字螺絲刀松開螺絲，取下電池蓋。

3.斷開電池電纜連接器并將電池組從電池盒中取出。

注意：請勿用力拉扯電纜。 按住鎖的同時斷開電纜。

二、拆卸前殼和后殼

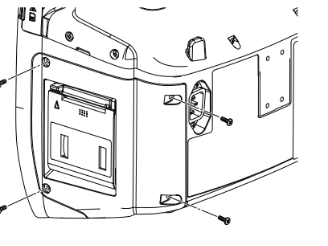

1.拆下固定前殼和后殼的 10 顆 BH4×10 螺釘。此示例顯示 TEC-5631。

2.拆下連接前后側的線束。

更換前殼和后殼后重新組裝除顫儀的注意事項：

注意：如果很難對齊前后殼的手柄部分，請在安裝中心螺釘的同時將手柄的兩半壓在一起。

三、拆卸主機

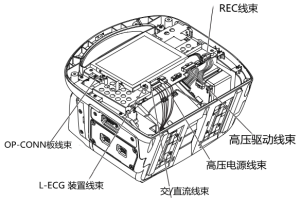

1 拆下 OP-CONN 板、L-ECG 單元、HV 電源、AC/DC 和 HV 驅動器的線束。

2.拆下將主機固定至機箱的五顆 PS3×8 螺釘

3.拆下液晶屏信號線束和液晶屏電源線束

MOTHER板連接器.MOTHER板LCD電源線束 LCD信號線束

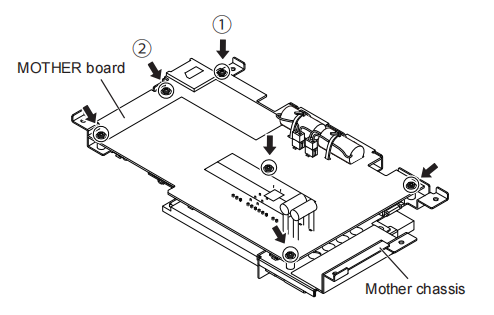

4. 擰下將母板固定至母機箱的六顆 PS3×8 螺釘。

(1) 從位置 1 拆下螺絲。

(2) 拆下位置 2 的螺絲。

(3) 拆下所有其他螺釘。

5.從 CN0801 上拆下 MOTHER 板上的右側電池線束。

6.從 CN0901 上拆下母板上的左側電池線束

7.剪斷固定 CR-2/3AZC36K 電池的 BK-1 扎帶，然后從兩個電池盒中取出兩塊電池。

8.拆下液晶屏信號線束的線夾，然后將液晶屏右下方的兩個白色線夾穿過主機框的孔。

9. 擰下將 LCD 機箱固定至母機箱的四顆 PS3×8 螺釘。

10.拆下液晶信號線束和液晶電源線束

11.擰下將 LCD 機箱固定到 LCD 左右兩側的四顆 PSW2×4 螺釘。

12.從主框架板上取下絕緣片。

三、拆卸打印機

1 拆下記錄儀信號線束。

2 從 WS-561V 打印機上拆下固定地線的 PS3×8 螺絲。

注意：連接地線時，請以一定角度固定地線以免安裝母機箱時母機箱撞到地線。

3 拆下固定打印機組件的四顆 BH3×8 螺釘。

4 擰下固定 REC 板的四顆 PS3×8 螺釘。

重新組裝打印機組件的注意事項

重新組裝時，將打印機組件和除顫儀的線路對齊。 打印機背面有一個標記，除顫儀上也有相應的標記。 通過按住兩個螺釘中間的彎曲側，可以將位置與線對齊。

5 拆下將走紙驅動裝置固定到打印機外殼上的四顆 BH3×8 螺釘。
