SE-601 的預期用途是通過體表心電圖電極采集成人和兒童患者的心電圖信號。 心電圖儀記錄的心電圖可以幫助用戶分析和診斷心臟病。 然而，帶有測量值和解釋性陳述的心電圖僅供臨床醫生參考。6通道心電圖儀同時采集12導聯心電信號。 顯示操作菜單、心電圖參數以及心電圖。6通道心電圖波形可以在液晶屏上查看，并使用高質量熱記錄儀打印出來。 手動、自動、節奏或R-R模式可自由選擇。 SE-601可由市電或電池供電。

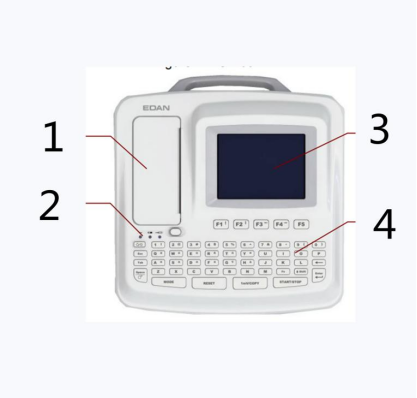

正面圖：

1：打印機

2：指標

3：LCD屏

4：鍵盤

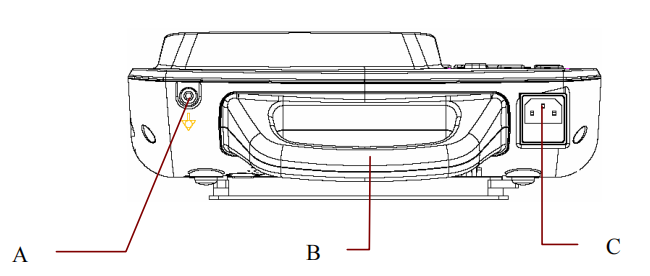

后面板：

A:電位均衡導體

B:供人握持的手柄部分

C :主電源插座 AC SOURCE：交流電源插座

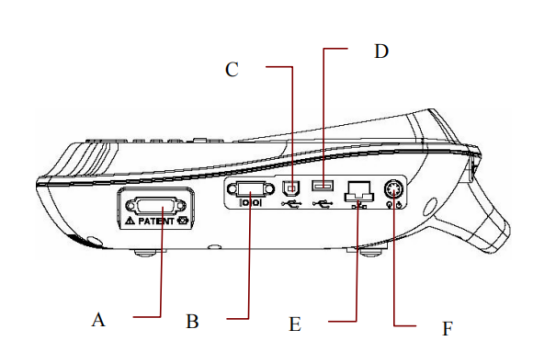

右邊：

A 患者電纜插座 連接至患者電纜

B 串口連接PC

C USB 插座 1（可選） 標準 USB 插座，連接 PC

D USB 插座 2（可選） 標準 USB 插座，連接 U 盤或廠家推薦的 USB 打印機

E網口 標準網口，連接PC

F 外部輸入/輸出插座 連接外部信號設備

裝入打印紙：

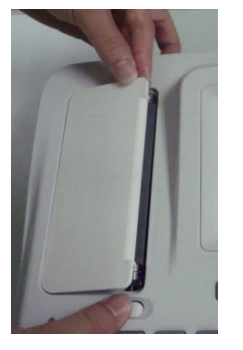

1. 一手向下按外殼按鈕，另一只手向上拉外殼，打開打印機

2. 如有必要，請取出紙盤中的剩余紙張。

3. 撕掉新折疊紙的包裝紙，然后將其放入紙盤中。

注意：如果使用帶有黑色記號筆的紙張，請確保記號筆位于底部。

4. 將紙張拉出，使網格面朝向熱敏打印頭，然后關閉記錄儀外殼。

5. 用力按下打印機外殼。

6. 選擇紙張標記。

①　當六通道心電圖儀由市電或電池供電時，按鍵盤開機。

②　顯示主畫面1后，按下面的功能鍵F5，打開主畫面2。 在主屏幕 2 上，按設置下方的功能鍵 F1 打開系統設置屏幕。

③　在系統設置界面中，按F1、F2、F3、F4、Tab 或Shift + Tab 將光標移至“錄制”，然后按Enter 鍵打開“錄制設置”窗口。

④　對于 SE-601B/C，按 Tab 或 Shift + Tab 將光標移動到記錄設置窗口中的 Paper Marker 項，然后按 F1 或 F2 選擇選項。

⑤　對于 SE-601A，按 F1、F2、Tab 或 Shift + Tab 將光標移至記錄設置窗口中的紙張標記項，然后按 F3 或 F4 選擇選項。

⑥　按 Enter 確認，然后出現系統設置屏幕。 然后按 Esc 或下面的功能鍵 F5 返回主屏幕 1。

7. 推進記錄紙。

打印前，如果“紙張標記”設置為“樣式 1”或“樣式 2”，您可以將記錄紙前進到下一個黑色標記； 如果“紙張標記”設置為“否”，您可以按下按鈕使紙張前進約 2 厘米。 再次按下可停止進紙。
